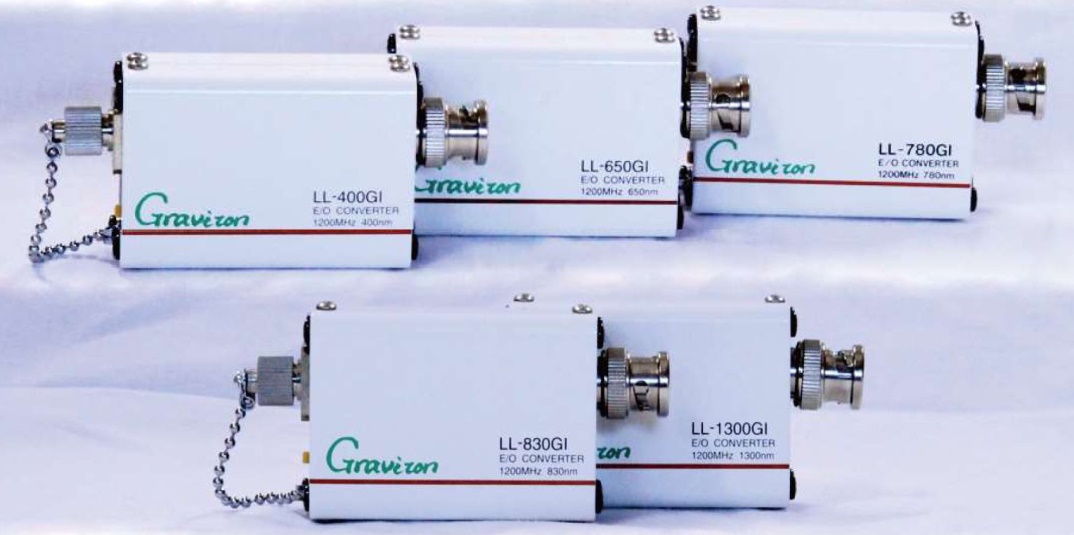

| LL-400GI / LL-650GI / LL-780GI / LL-830GI / LL-1300GI |
| |
 |
|
❑頻寬：100KHz～1200MHz (響應偏差±2dBe)
❑變換感度：0.25mW/V以上
❑無調變時光輸出：50/125GI光纖端0.25mW以上
LL系列為將輸入的電氣信號轉換成輸出強度調變的光信號的E/O converter。將信號輸出端接上Sweep / Function Generator上，依所輸入的信號，藉由E/O converter的光輸出端，調變輸出雷射光。 |
|
|

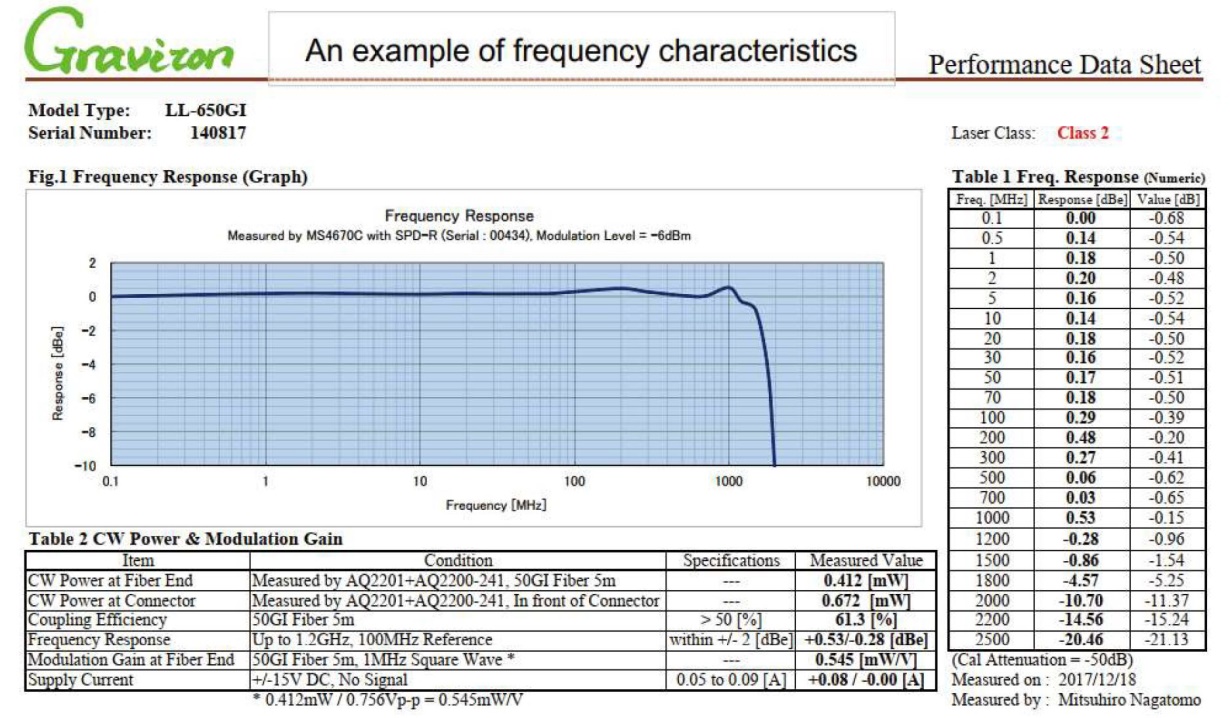

| ■ 實測範例 |
 |
|
| ※ 亦可搭載其他波長的 LD。 |
|
| ■ 使用上的注意事項 |
|
❑頻寬：100KHz～1200MHz (響應偏差±2dBe)
❑變換感度：0.25mW/V以上
❑無調變時光輸出：50/125GI光纖端0.25mW以上
LL系列為將輸入的電氣信號轉換成輸出強度調變的光信號的E/O converter。將信號輸出端接上Sweep / Function Generator上，依所輸入的信號，藉由E/O converter的光輸出端，調變輸出雷射光。 |
|
|
|
| ■ 規格 |
| |
LL-400GI |
LL-650GI |
LL-780GI |
LL-830GI |
LL-1300GI |
| 發光素子 |
InGaN |
AlGaInP |
GaAlAs |
GaAlAs |
InAlGaAs /InP |
| 發光波長 |
405±10nm |
658±10nm |
780±10nm |
830±10nm |
1310±30nm |
| 無調變時光輸出 |
光纖端面0.25mW以上 (50/125GI光纖、1M長使用時) |
| 光輸出端子 |
FC (JIS F01)；SC / ST(選配) |
| 調變輸入端子 |
BNC；SMA(選配) |
| 輸入阻抗 |
50Ω |
| 調變感度 |
0.25mW/V以上 |
| 調變頻率頻寬 |
100KHz～1200MHz |
| 頻率特性 |
±2dBe以內(100MHz基準時) |
| 定格電源電壓 |
15V±5% single power supply
(※註：LL-400GI：±15V±5%；LL-1300GI: -15V±5%) |
| 消費電流 |
最大120mA |
| 動作溫度 |
5℃～35℃ |
| 保存溫度 |
-20℃～50℃ |
| 外型尺寸 |
L60mmxW41.5mmxH21mm(本體，不含端子)
L90mmxW44mmxH21mm(本體，含端子) |
| 重量 |
110g |
|
|
|

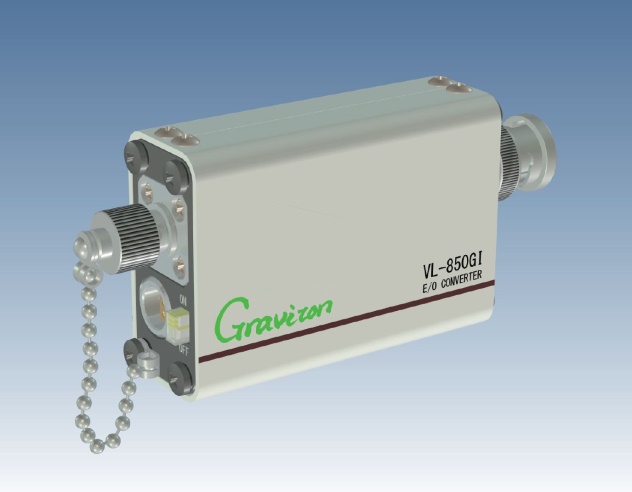

| VL-670GI / VL-850GI |
|
 |
|
|
| 機種 |
VL-670GI |
VL-850GI |
| 發光素子 |
垂直面發光雷射 |
| 發光波長 |
670±20nm |
850±10nm |
| 無調變時光輸出 |
光纖端面0.2mW以上 (50/125GI光纖使用時) |
| 光輸出端子 |
FC (JIS F01)；SC / ST(選配) |
| 調變輸入端子 |
BNC；SMA-J / SMA-P(選配) |
| 輸入阻抗 |
50Ω |
| 調變感度 |
0.25mW/V以上 |
| 調變頻率頻寬 |
100KHz～2.5GHz |
| 頻率特性 |
±2dBe以內(300KHz基準時) |
| 定格電源電壓 |
+15V±5% |
| 消費電流 |
最大100mA |
| 外型尺寸 |
L93mmxW44mmxH21mm |
| 重量 |
110g |
|
|
|

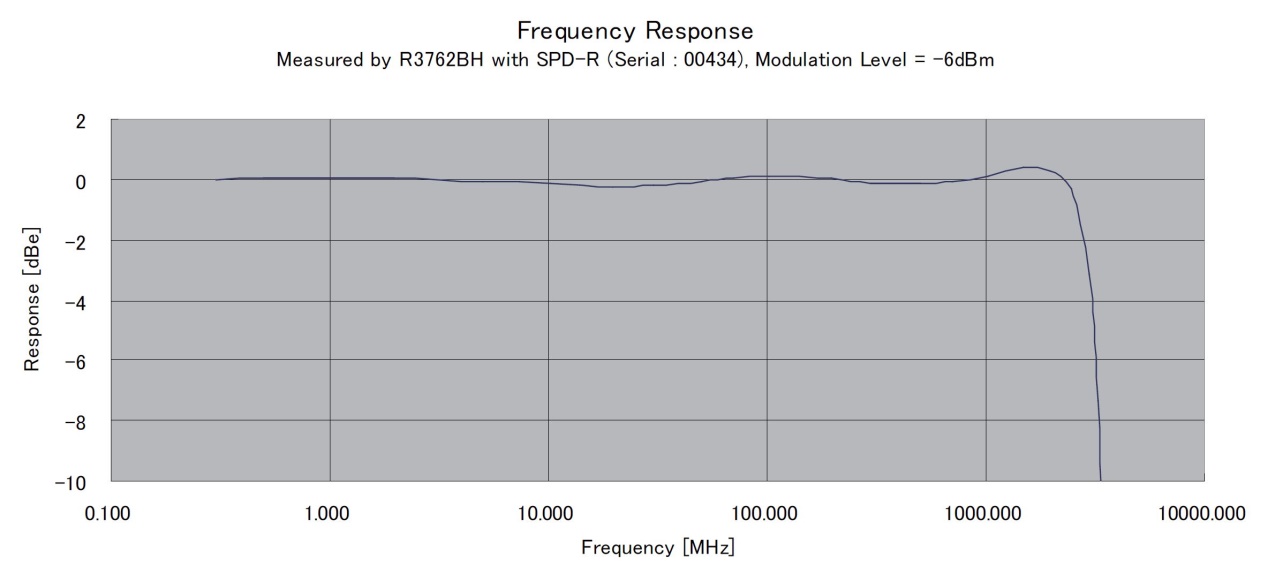

| ■ 頻率特性圖範例 |
 |
|
|
